气箱脉冲袋式除尘器
  TZQM-N*128型气箱脉冲袋式除尘器  注:  表中的耗气量是指工厂集中供气情况,如设置单独空压机时,表中的耗气量要乘上1.3系数。  表中的处理风量是按过滤风速为1.2m/min时计算得出,仅供用户尘源点的含尘浓度小于30g/Nm

产品详情

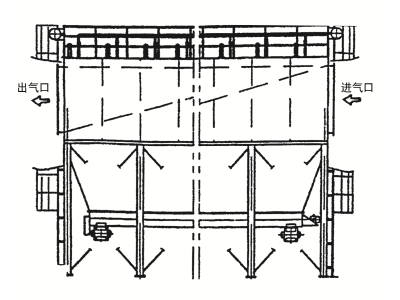

  TZQM-N*128型气箱脉冲袋式除尘器

  注:

  表中的耗气量是指工厂集中供气情况,如设置单独空压机时,表中的耗气量要乘上1.3系数。

  表中的处理风量是按过滤风速为1.2m/min时计算得出,仅供用户尘源点的含尘浓度小于30g/Nm和过滤风速也不详的情况下,直接按表中所注定的处理风量进行选型之用。一般应按本说明书中的选型步骤进行选择。

  表中进口气体含尘浓度的限值,只适用于水泥行业的某种工艺设备。对于其它行业中进口气体的含尘浓度则应参照其它类型布袋除尘器所规定的浓度限值选用。



参数型号TZQM_
       6x128_A
TZQM_
       9x128_A
TZQM_
       10x128_A
TZQM_
       12x128_A
TZQM_
       14x128_A
TZQM_
       16x128_A
TZQM_
       18x128_A
TZQM_
       20x128_A
TZQM_
       22x128_A
TZQM_
       24x128_A
TZQM_
       26x128_A
TZQM_
       28x128_A
处理风量(m³/h)67300100900112100134600157000179400201900224300247600269100291600314000
过滤风速(m/min)1.0—2.0
总过滤面积(㎡)93514021558186921812492280431153427373840504361
除尘器室数(个)6910121416182022242628
滤袋总数(个)76811521280153617922048230425602816307233283584
除尘器阻力(Pa)1470—1770
进口气体含尘浓度(g/Nm³)<1300
出口气体含尘浓度(g/Nm³)≤0.05
清灰压力(Pa)(5-7)×10
压缩气体耗气量(Nm³/min)3.65.4678.39.510.71213.114.315.516.7
电磁数量(个)121820242832364044485256
脉冲阀规格(英寸)
提升阀数量(个)6910121416182022242628
卸灰阀规格400×400mm电机功率2.2Kw双重锤卸灰阀330×990mm
螺旋规格400mm
输送机减速电动功率5.5Kw
空气输送斜槽斜槽规格300mm,斜槽所需风量为2.0m/m透气层,风压5860,风机选型和管道配置由选用者负责
清灰程序控制器如进口气体含尘浓度小于700g/Nm,应选用带螺旋输送机的收尘器。输入和输出电压均为220V,控制器由制造厂配套供应。
滤袋规格130×3060mm
保温层面积(㎡)125196205323247262277292307322337352
设备重量(㎏)232002810031300375004370049900561006230068500747008090087100
